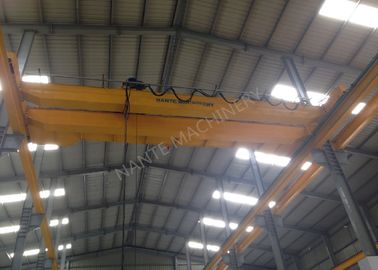

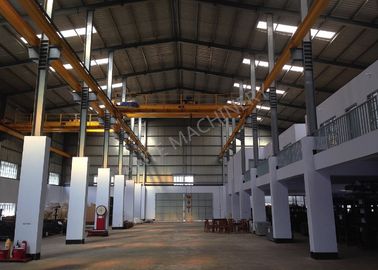

เครนเหนือศีรษะคานคู่ความจุ 20 ตัน Span 14m สำหรับโรงงานแปรรูปเหล็ก

เครนเหนือศีรษะคานคู่ความจุ 20 ตันช่วง 14 เมตรสำหรับอุตสาหกรรมการต่อเรือ

นี่คือ Double Girder Electric Overhead Traveling Craneเมื่อต้องการบรรทุกหนักและงานกว้าง เครนเหนือศีรษะแบบรอกไฟฟ้าแบบคานคู่สำหรับงานก่อสร้างจะแสดงความแข็งแกร่งประกอบด้วยคานกล่องที่ปราศจากแรงบิดสองอันทำให้เหมาะอย่างยิ่งสำหรับการยกและขนส่งของหนัก

เครนอุตสาหกรรมเหนือศีรษะแบบรางคู่มีลักษณะเฉพาะด้วยแบริ่งที่แข็งแรง ช่วงกว้าง และความเสถียรโดยรวมในรุ่นต่างๆ แต่คุณภาพดีกว่าเมื่อเปรียบเทียบกับเครนขาสูงแบบคานเดี่ยวที่มีความจุเท่ากันมีจำหน่ายที่พิกัดการบรรทุกสูงสุด 50T และช่วงระยะสูงสุด 35 ม.ข้อต่อของแคร่ส่วนปลายแบบข้อต่อช่วยให้มั่นใจได้ถึงการสัมผัสที่ดีของล้อทั้งสี่กับรางช่วงของการจัดเตรียมการซ่อมช่วยให้สามารถรวมเครนเคลื่อนที่แบบคานคู่เข้ากับอาคารใหม่และในอาคารที่มีอยู่ได้อย่างเหมาะสมเช่นเดียวกับเครนเคลื่อนที่แบบคานคู่ประเภทอื่นๆ ทั้งหมด โปรไฟล์ของคานหลักผลิตขึ้นอย่างเหมาะสมโดยใช้คอมพิวเตอร์ เพื่อให้ได้ประสิทธิภาพสูงสุดโดยมีน้ำหนักตายน้อยที่สุดข้อได้เปรียบที่มีผลประโยชน์ทางการเงิน

เครนเหนือศีรษะคานคู่พร้อมรอกหรือกว้านใช้กันอย่างแพร่หลายในการใช้งานต่อไปนี้:

1. งานเบา เครนสำหรับร้านซ่อม, งานประกอบชิ้นส่วนเบา, อาคารบริการ, โกดังสินค้าขนาดเล็ก, ที่มีความต้องการบริการไม่บ่อยนัก

2.หน้าที่ปานกลาง เครนสำหรับร้านขายเครื่องจักรและงานอุตสาหกรรมทั่วไปทั้งภายในและภายนอกอาคาร

3.หนักมาก เครนหน้าที่สำหรับโรงถลุงเหล็กและร้านขายเครื่องจักรหนักอื่นๆ โกดังเหล็ก ร้านผลิตงานหนัก โรงกระดาษ ฯลฯ พร้อมการทำงานของแม่เหล็กและถังสำหรับหลาเศษเหล็ก โรงงานปุ๋ย และเตาเหนี่ยวนำ

4.หนักมาก เครนสำหรับงานเหล็กและงานวิศวกรรมหนักอื่นๆเครนที่ออกแบบมาสำหรับการใช้งานโลหะร้อนตามคำขอ

คุณสมบัติหลัก:

1. NANTE เครนเหนือศีรษะคานคู่ตามมาตรฐาน FEM
2. Nante ออกแบบและสร้างคานหลักซึ่งรวมโครงสร้างน้ำหนักเบาเข้ากับความแข็งแรง พลัง และความทนทานของน้ำหนักที่มาก
3. สามารถใช้รอกหรือกว้านแบบคานคู่ซึ่งสามารถทำได้จนถึงกลุ่มหน้าที่ M7
4. Nante ใช้รถขนโบกี้ซึ่งจะทำให้การเดินทางไกลของปั้นจั่นจะราบรื่นกว่ารถขนท้ายยาว
5. แผงควบคุมเป็นไปตามมาตรฐาน IEC และสามารถใช้ตัวควบคุมอินเวอร์เตอร์ทั้งหมดสำหรับการยก เดินทางไกล และเดินทางข้าม
6. ยกเว้นสวิตช์จำกัดโหลด สวิตช์จำกัดการหมุน สวิตช์จำกัดข้าม nante สามารถออกแบบระบบเบรกคู่และตัวจำกัดความสูงคู่
เพื่อความปลอดภัยสองเท่า

คุณสมบัติการออกแบบ:

1. การออกแบบ:

ขนาดกะทัดรัด น้ำหนักเบา ใช้งานง่ายและบำรุงรักษาง่าย ออกแบบโมดูลาร์ให้พอดีระหว่างส่วนประกอบต่างๆ

2. โครงสร้าง:

คานสะพาน ท้ายรถม้า โครงปู ผลิตจากการออกแบบแผ่นกล่อง/ส่วนม้วนหากต้องการถ่ายภาพรังสี 100% ของข้อต่อเชื่อมชนของสะพานและส่วนท้ายทั้งหมด

3. มอเตอร์:

NANTE Crane ใช้มอเตอร์แบบเปลี่ยนขั้วโรเตอร์ทรงกระบอก/ทรงกรวยที่ทนทานพร้อมส่วนอลูมิเนียมหล่อต่อเนื่องที่สวยงาม ฉนวนเบรกนิรภัยแบบบูรณาการระดับ F การป้องกัน IP54

4. ไดรฟ์ความถี่ตัวแปรและรีโมทคอนโทรล:

เรายังเสนอไดรฟ์ความถี่แปรผันในการยก การเคลื่อนตัว ระยะการเดินทางไกลสำหรับการควบคุมความเร็วแบบไม่มีขั้นบันไดเป็นคุณสมบัติเสริมนอกจากนี้เรายังจัดหาเครนควบคุมระยะไกลด้วยวิทยุสำหรับการใช้งานในพื้นที่ที่ไม่สามารถเข้าถึงได้และพื้นที่อันตราย

5. เบรค:

เบรกแบบแม่เหล็กหรือไฮดรอลิกแบบ Failsafe ที่มีแรงบิด 150% หรือมากกว่านั้นติดตั้งอยู่ที่ส่วนต่อขยายเพลาสำหรับเครนที่ใช้งานหนัก เบรกที่สองสามารถติดตั้งได้เพื่อให้แน่ใจว่ามีการทำงานที่ปลอดภัยเมื่อเกิดข้อผิดพลาด

6. การควบคุม:

สามารถให้การควบคุมจี้จากพื้น, สวิตช์ควบคุมหลัก, ตัวควบคุมหลักในห้องโดยสารของคนขับมีรีโมทควบคุมวิทยุให้บริการเมื่อแจ้งความประสงค์

7. แผงไฟฟ้า:

การออกแบบโมดูลาร์ ครอบคลุมช่วงการทำงานที่กว้างมากระบบได้รับการออกแบบมาเพื่อให้ง่ายต่อการติดตั้งและบำรุงรักษา และการทำงานที่เชื่อถือได้ ด้วยวงจรไร้ฟิวส์ การเดินสายไฟแบบมีท่อ และขั้วต่อแบบไม่มีเกลียวกลุ่มไดรฟ์แต่ละกลุ่มมีอุปกรณ์ป้องกันมอเตอร์โอเวอร์โหลดเพื่อให้การป้องกันโอเวอร์โหลดที่ยอมรับไม่ได้อย่างมีประสิทธิผล

8. จิตรกรรม:

ส่วนประกอบและชิ้นส่วนทุกชิ้นได้รับการขัดและทาสีด้วยสีรองพื้นสองชั้นก่อนการประกอบและเคลือบเคลือบสังเคราะห์อีก 2 ชั้นหลังการทดสอบ

9. ลิมิตสวิตช์:

เพื่อป้องกันการยกและการห้อยของตะขอ

พารามิเตอร์ทางเทคนิค

ภาพ 3 มิติ

การทดสอบ UT
